鋼結構夾層是屬于二次結構制作安裝，按照“建設部重點推薦的鋼結構夾層”標準搭建。標準推薦簡介：閣樓夾層的鋼結構主梁結構，選用Q235B材質的H型鋼，次梁選用Q235B材質的矩形管、槽鋼、角鋼等。主體結構上面應鋪設鋼樓板、再鋪設鋼筋最后120-200毫米厚度的澆筑混凝土。
本結構施工前測量好整體結構水平高度（此步操作采用國內先進的激光水平儀測量準確位置，）在墻上彈出水平線，如有找平層，要先除去，目的為了讓邊框梁緊密貼近承重墻，有利于受力，然后畫出每個螺栓孔的準確位置，用沖擊鉆鉆出合適的孔后，清空孔內陳余灰土，植入化學膠管，用電動工具鉆入化學螺桿，等待化學反應、凝固、本時間段一般需30min以上最為適宜。帶固化時間后，緊固邊框，上緊螺口后，螺絲受力點點焊上，防止邊框松懈。
本結構中工鋼作為主承重梁，連接主墻兩端支撐點，工鋼搭建要合理，是整個結構施工中受力最大部分；主梁搭接過程首先要先除去預埋鋼板的位置找平層水泥墻皮，而后再固定預埋鋼板同時步驟與邊框施工流程基本一致，主梁測量很關鍵，做到一梁一測量，誤差不大于4mm，主梁搭接上一定水平，先電焊后加固再滿焊，主梁兩端做到滿焊360℃焊接，工鋼擺放垂直，受力相同。
輔材角鋼連接主梁，形成整體，均勻受力，角鋼的鏈接要求，根據鋼結構異性鋼連接規范，角鋼要切掉插接部分上口，保持上平，焊接點凸起部分要打磨平整，以便將木板鋪平，不會產生咯吱響聲，插接點部分滿焊，其誤差延長伸縮尺寸不大于3mm，焊接完畢要橫平豎直，層面水平。
鋼結構樓板施工：1、應用鋼結構框架鋪設鍍鋅成型鋼樓板部分，鋪設后再綁扎鋼筋網2層，然后澆筑混凝。2、應用水泥壓力板的鋼結構夾層樓板的鋪設要注意樓板兩邊搭接要搭接在鋼龍骨的主梁上，不要搭接在空處。鋪板時注意板與板之間最好留3mm的伸縮縫，使用防水伸縮建筑膠作為填縫劑。其次，固定方式使用自攻螺絲釘固定，使用自攻螺絲釘將樓板固定在鋼龍骨上。最后：樓板鋪設完成后用水泥沙漿找平.
一、施工技術細則與要求：
1、首先進行尺寸丈量與尺寸復核；
2、確認尺寸無誤后進行放線；
3、預埋件鋼連板、節點圖墻面放樣；
4、主梁結構與次梁結構放樣定位；
5、工廠焊接、加工、鉆孔【技術細則：嚴禁預埋鋼連板使用氣割開孔，必須使用鉆床鉆孔。行業技術規范要求：預埋件鋼板鉆孔直徑允許大于等于螺桿直徑的0.5毫米。嚴禁為了便于好施工，鉆大孔。鋼結構的主梁結構，主要是依靠鋼梁兩端的預埋件節點板的作用，如果錨固（錨固是建筑結構加固技術，屬于較強的專業，其技術性更強）連接鋼板開大孔時，錨桿的螺母與鋼板的緊定受力發生變化，此時的剛接板受力就會大打折扣，無法滿足結構的需要荷載】；6、主梁H型鋼的斷切、鉆孔加工：，預埋件用鋼板做墻面預埋件做鋼梁的鏈接（用錨栓將鋼板錨固）滿焊，主梁用工型鋼以HN400*200或HN250*125或HN200*100毫米做主梁，檔距橫向排列以80*120*5矩形管或14#-16#槽鋼焊接，施加預應力，形成框架結構。
二、鋼結構框架鋪設鍍鋅成型鋼樓板，再綁扎鋼筋網2層，然后澆筑混凝土。鋪設水泥壓力板部分要注意樓板兩邊搭接要搭接在鋼龍骨的主梁上，不要搭接在空處。鋪板時注意板與板之間最好留3mm的伸縮縫，使用防水伸縮建筑膠作為填縫劑。使用自攻螺絲釘固定，使用自攻螺絲釘將樓板固定在鋼龍骨上。
三、設計使用荷載在2000kg左右。
四、使用年限為50年以上。
五、鋼結構夾層完工后，待3周后即可進行裝修施工。如下圖：

三、具體施工流程：
1、根據圖紙設計、工廠預制生產所有鋼構件進行全方位除銹，打磨，涂刷第兩遍防銹漆；
2、用激光水平儀測量出屋內最高點，然后找出基準點，測量出鋼結構水平線，在墻上彈出標準位置線，其水平線位置線上下誤差應小于3mm；
3、預埋鋼板的背面墻皮開槽、鏟掉（找平層），邊框背面的墻皮同樣鏟掉，目的是讓承重實墻緊密連接邊框，防止墜移，更有效的受力。
4、預埋鋼板固定：步驟----1.基材鉆孔-------2.清掃鉆孔、重復吹氣、刷塵------3.置入化學錨栓膠管-------4.鉆入螺桿-------5.硬化等待------6.安裝預埋鋼板；
5、邊框的固定：步驟----1.基材鉆孔-------2.清掃鉆孔、重復吹氣、刷塵------3.置入化學錨栓膠管-------4.鉆入螺桿-------5.硬化等待------6.安裝邊框；
6、主梁安裝; 到現場后測量兩端錨固在進行細切，實測后在切割，如果跨度小就盡量選用型鋼，誤差不大于4mm，主梁裁節好后架上先點焊，后加固，最后360％滿焊。
7、次梁安裝；與主梁相同，點焊最后滿焊加固。
8、水泥壓力板、鋼樓承板安裝。水泥壓力板鋪設兩邊搭接要搭接在鋼龍骨的主梁上，不要搭接在空處。鋪板時注意板與板之間最好留3mm的伸縮縫，使用防水伸縮建筑膠作為填縫劑，固定方式使用自攻螺絲釘固定。
9、鋼筋鋪設綁扎、混凝土澆筑。鋪設鍍鋅成型鋼樓板部分，鋪設后再綁扎鋼筋網2層，然后澆筑混凝。2、水泥壓力板樓板鋪設完成后用水泥沙漿找平。
10、提交竣工資料、完工。

四、流程圖

五、鋼 結 構 夾 層 施 工 難 點
在夾層工地往往是空間狹小，主梁難以進入，甚至在外面斷開后在進入連接，機械輕易用不上，手工抬扛拼接后在吊裝。
1、生根
夾層安全的關鍵之一“生根”，所謂根就是把新建夾層屋面的荷載經過主梁放射到根上，由根傳到原有結構上，就像大樹一樣沒有堅固的根樹是不能站立的。
在實際施工中首先要探測介質硬度。厚度。配筋等，轉孔時盡量不要打斷主筋，嚴格按工藝要求的深度，直徑轉孔，根據屋面荷載配置錨栓。在錨栓植入前必須把洞內清理干凈，否則會嚴重影響錨固強度，植入時轉速不能過快會造成藥物攪拌不完全，過慢會造成跑藥，都會減少拉拔力，植入后根據溫度等待時間后方可施工。錨板的制作，錨板是錨栓的偶件，根據主梁的放射總何載計算錨板厚度和面積（值筋錨板要比高強螺栓錨板加大一些，為彌補值筋成功率低的原因）焊接托板或連接板時要剖口焊。安裝時要對錨栓進行拉拔實驗，對于剪力小的可進行土法實驗，所有錨板打孔時要考慮探筋情況，可多打少裝，但不得少于設計荷載。如果錨板與砼梁或砼柱之間有縫隙可進行灌膠或灌漿料處理，所有錨栓凝固后方可加載主梁。
錨栓的安裝 錨板錨固的安裝

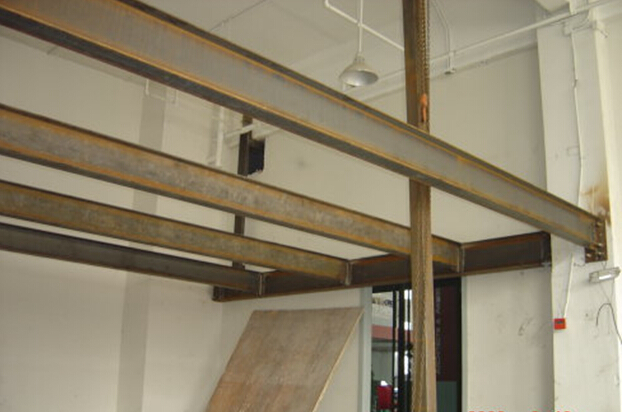

2、主梁
主梁在夾層工程中是安全關鍵之二，如果一顆樹根基再好而樹干不能承受外力也是枉然，主梁的選擇和屋面的承載，跨度是有直接關系的，如果跨度小就可以選用工字鋼，或H型鋼，鋼梁選好后要進行打磨除銹，切割，底漆等處理，到現場后測量兩端錨固在進行細切，夾層工程和其他鋼構工程不同，多數梁檁的長度都是不定長度的，所以實測后在切割，如果跨度小就盡量選用型鋼，因為箱型梁必須焊接，造價高，重量大，吊裝運輸困難.

3、次梁
在施工中如果主梁距離太大那么就得安裝次梁，次梁的作用就像樹枝把重量傳導到樹干上，次梁兩端連接主梁，屋面板和次梁連接，次梁選擇和安裝基本和主梁相同。

4、地面處理
1.組合樓板瓦地面，組合樓板瓦地面承載能力大，共振噪音低，便于裝修，施工快，工期短，自重輕穩定性強，造價高。下圖在進行樓板瓦的安裝：

3.水泥壓力板地面：主要優點密度高強度大，每平米承重3噸，厚度薄，一般為1200×2400×25mm節省使用空間 ，防火防水，導熱系數低，保溫隔熱隔音效果特別好，施工簡單快捷，綜合造價低，施工垃圾少⑧使用壽命一般在50年以上。樓板的鋪設是大面積還是裁成小塊來鋪，鋪樓板要注意樓板兩邊搭接要搭接在鋼龍骨的主梁上，不要搭接在空處。鋪板時注意板與板之間最好留3mm的伸縮縫，使用防水伸縮建筑膠作為填縫劑。使用自攻螺絲釘固定，使用自攻螺絲釘將樓板固定在鋼龍骨上。注意自攻螺釘為沉頭釘，大小為M5*40－45mm；螺絲間距為300－500mm，裝訂時從內到外打釘。每張板需要的自攻螺絲為30個左右。自攻螺釘與板邊的距離為15mm，距板角為50mm。


5、地面保溫，隔音，防水
對于室內夾層而言一般不需要考慮保溫和防水，只是做做隔音就OK了（二層沒有衛生間和廚房），對于露臺夾層而第二層又是開放型（做陽臺用）就得考慮保溫和防水，如果不做保溫夏天下層會很熱無法居住，冬天會很冷屋頂還會結露，滴水，嚴重影響鋼結構的使用壽命。屋面防水和其它防水基本一樣，有所不同的是要考慮裂變，新老結構經過冬夏季節后會產生細微裂痕 ，所以防水材料一定要選擇彈性好，抗低溫，最好是負⑤一下。
6、連接
鋼結構施工主要是鋼梁的連接，1焊接，2高強螺栓連接。
在大工程一般采用高強螺栓連接或焊接，因為場地和焊接電源允許這就不多說了，在夾層工地往往是空間狹小，主梁難以進入，甚至在外面斷開后在進入連接，機械輕易用不上，手工抬扛拼接后在吊裝鋼梁連接。
